预装式变电站和组合式变电站的不同点

2021-01-20 10:50:31

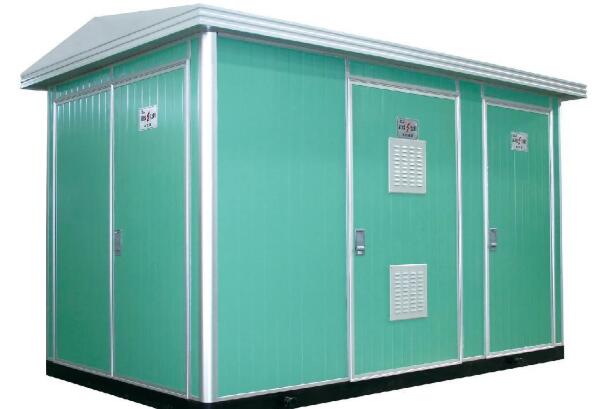

      预装式变电站(欧式箱变)简介本系列组合式(箱式)变电站,是由高压开关设备,电力变压器,低压开关设备三部分组合在一起而构成的户外、油变配电成套装置。该产品具有成套性强、占地面积小、投资小、安装维护方便、造型美观、耐侯性强等特点。本产品为框架结构,用型钢焊接而成,框架外蒙铝合金板,并涂专用漆层,使之具有较强的机械性能、耐侯性能、防腐蚀性能。


  组合式(箱式)变电站为整体结构时,箱内用钢板隔成三个相对独立的小室即高压室、变压器室和低压室。各室照明均随门的开启而自动关停。组合式(箱式)变电站顶部有隔热层,高温高寒地区,箱内温度易积聚变化而凝露,可增装箱体四周隔热层。为使箱内温度稳定,变压器室、低压室设有温度自动控制装置。组合式(箱式)变电站能有效防止小动物的入侵。变压器的维修由可拆装的小车轻便地推进拉出。箱体底座两侧设有四只对应的可拉出推进的吊栓,顶檐两侧设有同样功能的四只支撑,可整体吊装和运输。


  本产品具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点,占地面积仅为同容量常规土建式变电站1/10~1/5,大大减少了建设费用在配电系统中可用于环网配电系统,也可用于双电源或放射终端配电系统,本产品外壳产要选用复合板和钢板制作,是目前城乡变电站建设和改造的新型成套设备。本产品符号GB/T17467—1998《高压/低压预装式变电站》标准和IECl330标准。


  1.具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点。


  2.占地面积仅为同容量常规土建式变电站1/10~1/5,大大减少了建设费用。


  3.在配电系统中可用于环网配电系统,也可用于双电源或放射终端配电系统。


  4.本产品外壳产要选用复合板和钢板制作,是目前城乡变电站建设和改造的新型成套设备。

结构特点:

      1、本产品由高压配电装置、变压器及低压配电装置联接而成,分成三个功能隔室,即高压室、变压器室和低压室,高、低压室功能齐全。高压侧一次供电系统,可布置成环网供电、终端供电、双电源供电等多种供电方式,还可装设高压计量元件,满足高压计量的要求。变压器室可选择S11、S9以及其他低损耗油浸式变压器和干式变压器;变压器室设有自起动强迫风冷系统及照明系统,低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案,有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能,满足用户的不同要求,并方便用户的供电管理和提高供电质量。

      2、高压室结构紧凑合理、并具有全面防误操作联锁功能。变压器在用户有要求时,可设有轨道能方便地从变压器室两侧大门进出。各室均有自-动照明装置,另外高、低压室所选用全部元件性能可靠、操作方便、使产品运行安全可靠、操作维护方便。

      3、采用自然通用和强迫通风两种方式、使通风冷却良好。变压器室和低压室均有通风道,排风扇有温控装置,按整定温度能自动启动和关闭,保证变压器满负荷运行。

      4、箱体结构能防止雨水和污物进入并采用特种钢板或铝合金板制作,经防腐处理,具备长期户外使用的条件,确保防腐、防水、防尘性能,使用寿命长,同时外形美观。
